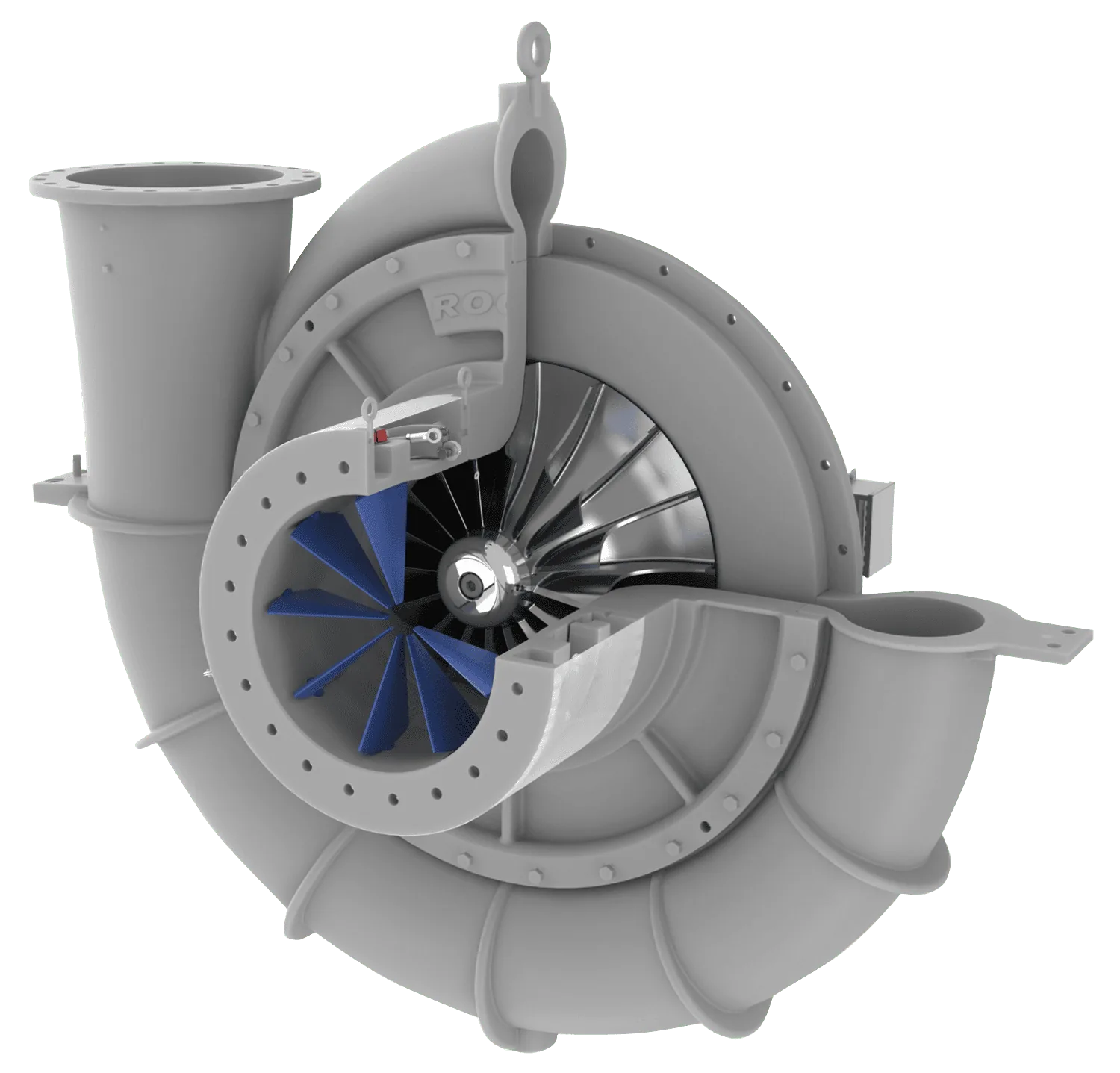

Compresor Centrífugo Roots Tipo OIB de Una Etapa
Compresor centrífugo de una etapa con arreglo de impulsor en voladizo y alojamiento de rodamiento propio, para máxima flexibilidad de diseño. Caudales de 5,000 a 250,000 cfm (8,495 a 424,753 m³/h).
Distribuidor autorizado Roots en México · +21 años de experiencia · Refacciones originales en stock
424,753
m³/h máx.
42,000
ft carga politrópica
1
sola etapa
45°
descarga ajustable
El impulsor en voladizo y la flexibilidad de instalación
Los compresores centrífugos de una etapa ROOTS® OIB se diseñan con un arreglo de impulsor en voladizo y alojamiento de rodamiento propio, lo que proporciona máxima flexibilidad de diseño. Son adecuados para una variedad de accionamientos de velocidad constante o variable.
Es el equipo de mayor caudal de toda la línea Roots: hasta 250,000 cfm (424,753 m³/h). Un detalle práctico que distingue al OIB es la posición de descarga ajustable en incrementos de 45° desde la posición 0° (arriba), lo que permite orientar la salida según el trazo de la tubería existente en lugar de adaptar la tubería al equipo.
Especificaciones
- Caudal 5,000 a 250,000 cfm (8,495 a 424,753 m³/h)
- Carga politrópica Hasta 42,000 ft
- Etapas Una sola etapa
- Configuración Impulsor en voladizo con alojamiento propio
- Posición de descarga Ajustable en incrementos de 45° desde 0° (arriba)
- Normas API-617 · multiplicador API-613 · lubricación API-614
Construcción del Roots Tipo OIB
- Elección de materiales de impulsor y de carcasa
- Capacidad API
- Paquetes de control ROOTS
- Posición de descarga precisa: ajustable en incrementos de 45° desde 0° (arriba)
- Arreglos de sello de laberinto, anillo de carbón o sello mecánico
- Álabes guía de entrada variables axiales o periféricos
Por qué el Roots Tipo OIB rinde en operación continua
Diseño de impulsor en voladizo
Ensamble de rotor, carcasa de entrada, voluta, tapa de carcasa y soporte de rodamiento. Los álabes guía de entrada opcionales permiten control de proceso sin variador de velocidad ni válvula de estrangulación en la succión. Cumple API-617.
Caja multiplicadora
Eleva la velocidad de entrada del accionamiento a la velocidad nominal del compresor. El eje de baja puede integrar la bomba principal de aceite. Si el accionamiento alcanza por sí mismo la velocidad y potencia nominales, el compresor puede suministrarse sin multiplicador. Cumple API-613.
Opciones de accionamiento
Motores eléctricos con o sin variador de frecuencia y turbinas de vapor como opciones principales; en casos concretos se han empleado motores de combustión interna.
Sistemas de lubricación
Tres opciones: sistema integral, consola con depósito independiente, o consola suelta para instalar cerca del compresor. Diseñados conforme a API-614 capítulos 2 o 3.
Base estructural reforzada
Construcción con soportes estructurales para rigidez, con cavidades para lechada, barrenos de anclaje y tornillos niveladores. Incluye orejas de izaje y puede suministrarse con reborde de goteo o piso antiderrapante.
Monitoreo y control local
Monitoreo de condición del compresor, el accionamiento y el sistema de aceite. El tablero local —montado en la base o remoto— contiene la lógica para posicionar los álabes guía de entrada y entrega datos en tiempo real por medio de manómetros, interruptores o transmisores.
¿Dónde se instala el Roots Tipo OIB en México?
- Aireación de PTAR municipales de máxima escala
- Aire de proceso en siderurgia y refinación
- Suministro de aire de combustión en hornos
- Compresión de gas de proceso en petroquímica
- Sistemas de aire de planta de muy alto volumen
- Proyectos con restricciones de trazo de tubería en la descarga
Criterio de selección
El OIB entrega más caudal que el Tipo H pero menos carga politrópica: 42,000 contra 90,000 ft. La regla es simple: si el proyecto pide mucho volumen a relación de compresión moderada, OIB de una etapa; si pide más carga, Tipo H multietapa. Los álabes guía variables amplían el rango operable sin variador, y la descarga ajustable en 45° suele resolver conflictos de trazo.
Mantenimiento preventivo
- • Filtros de entrada: cada 500 horas
- • Inspección de aceite: cada 1,000 horas
- • Cambio de aceite: cada 2,000-4,000 horas
- • Revisión de rodamientos: cada 8,000 horas
Fichas de desempeño y datos técnicos
Curvas de desempeño, dimensiones y tablas de selección del fabricante. Descarga directa, sin registro.
Compresor Tipo OIB — Folleto técnico
Roots Tipo OIB · Roots Blowers
Rangos de caudal y carga, configuraciones de sellado y accionamiento.
PDFCompresores Centrífugos Roots — Folleto de familia
Roots Tipo OIB · Roots Blowers
Panorama completo de la línea centrífuga y criterios de selección.
PDFRoots Tipo OIB — Dudas Técnicas
