Compresor Centrífugo Roots Tipo H Multietapa
Compresor multietapa de carcasa partida horizontal con caudales de 9,000 a 125,000 cfm (15,291 a 212,376 m³/h) y cargas politrópicas hasta 90,000 ft. Disponible en 2, 3 y 4 etapas, con capacidad API.
Distribuidor autorizado Roots en México · +21 años de experiencia · Refacciones originales en stock
212,376
m³/h máx.
90,000
ft carga politrópica
2–4
etapas
API
617 / 614 / 613
Por qué la carcasa partida horizontal facilita el mantenimiento

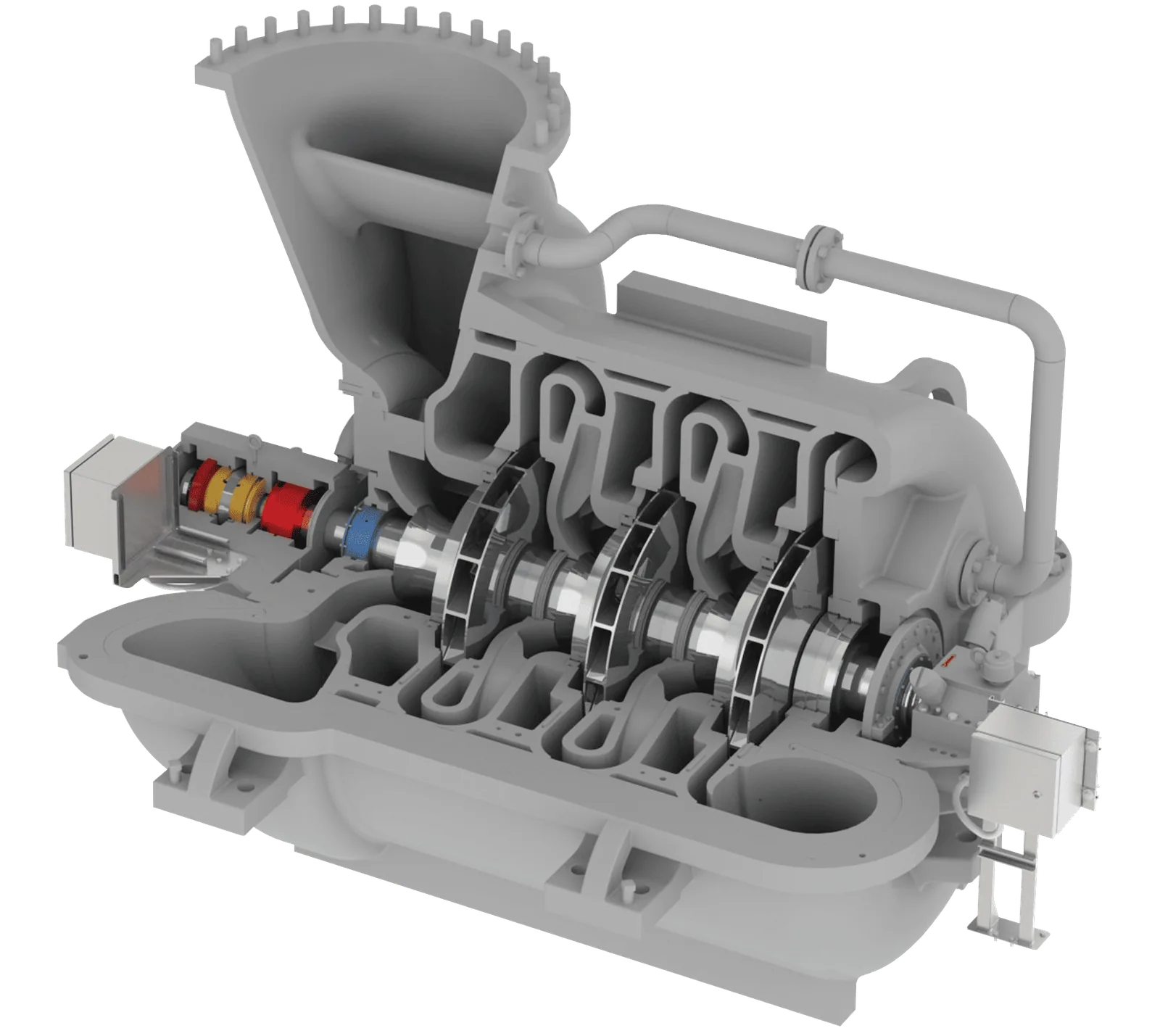

El compresor multietapa de carcasa partida horizontal ROOTS® ofrece operación eficiente y confiable con acceso sencillo para mantenimiento. La carcasa se separa en mitad superior e inferior, de modo que para inspeccionar el rotor basta con retirar la mitad de arriba: no hay que desconectar la tubería de proceso ni desmontar el conjunto completo.
La configuración incluye ensamble de rotor, diafragmas entre etapas, sellos y soportes de rodamiento. La sección de entrada admite álabes guía fijos o variables para acondicionamiento de flujo o control de proceso, y acepta orientaciones de conexión de succión y descarga tanto hacia arriba como hacia abajo. Cumple con la norma API-617.
Especificaciones
- Caudal 9,000 a 125,000 cfm (15,291 a 212,376 m³/h)
- Carga politrópica Hasta 90,000 ft
- Etapas 2, 3 o 4
- Configuración Carcasa partida horizontal
- Normas API-617 · lubricación API-614 cap. 2 o 3 y API-672
- Servicio Aire o gas de proceso
Construcción del Roots Tipo H Multietapa
- Elección entre varios materiales de impulsor
- Capacidad API
- Paquetes de control ROOTS®
- Arreglos de sello de laberinto, anillo de carbón o sello mecánico
- Álabes guía de entrada variables axiales o periféricos
- Disponible en 2, 3 y 4 etapas
Por qué el Roots Tipo H Multietapa rinde en operación continua
Carcasa partida horizontal
Mitades superior e inferior, ensamble de rotor, diafragmas entre etapas, sellos y soportes de rodamiento. La sección de entrada admite álabes guía fijos o variables y acepta conexiones orientadas hacia arriba o hacia abajo. Cumple API-617.
Opciones de accionamiento
Motores eléctricos con o sin variador de frecuencia y turbinas de vapor como opciones principales. En casos concretos se han empleado motores de combustión interna.
Sistemas de lubricación
Tres opciones: sistema integral, consola montada en la base con depósito independiente, o consola suelta para instalar cerca del compresor. Diseñados conforme a API-614 capítulos 2 o 3 y API-672.
Base estructural reforzada
Construcción con soportes estructurales para rigidez, con cavidades para lechada, barrenos de anclaje y tornillos niveladores. Incluye orejas de izaje y puede suministrarse con reborde de goteo o piso antiderrapante.
Monitoreo y control local
Monitoreo de condición del compresor, el accionamiento y el sistema de aceite. El tablero local —montado en la base o remoto— contiene la lógica para posicionar los álabes guía de entrada y entrega datos en tiempo real por medio de manómetros, interruptores o transmisores.
Versatilidad de materiales
La elección de materiales de impulsor y de arreglos de sellado permite aplicar el mismo diseño a servicio de aire o de gas de proceso.
¿Dónde se instala el Roots Tipo H Multietapa en México?
- Aireación de PTAR municipales de muy gran escala
- Aire de proceso en refinación y petroquímica
- Compresión de gas de proceso en planta
- Suministro de aire en plantas siderúrgicas
- Procesos que requieren cargas politrópicas altas
- Sustitución de baterías de sopladores de desplazamiento positivo
Criterio de selección
Un centrífugo es una máquina dinámica: su caudal depende de la contrapresión, a diferencia de un lobular. Eso obliga a analizar la curva del sistema y el margen al bombeo (surge) antes de seleccionar, no solo el punto nominal. Los álabes guía variables amplían el rango operable sin variador. SSD trabaja con la curva de sistema completa y el rango de carga esperado, no con un solo punto.
Mantenimiento preventivo
- • Filtros de entrada: cada 500 horas
- • Inspección de aceite: cada 1,000 horas
- • Cambio de aceite: cada 2,000-4,000 horas
- • Revisión de rodamientos: cada 8,000 horas
Fichas de desempeño y datos técnicos
Curvas de desempeño, dimensiones y tablas de selección del fabricante. Descarga directa, sin registro.
Compresor Tipo H Multietapa — Folleto técnico
Roots Tipo H Multietapa · Roots Blowers
Rangos de caudal y carga, configuraciones de sellado y accionamiento.
PDFCompresores Centrífugos Roots — Folleto de familia
Roots Tipo H Multietapa · Roots Blowers
Panorama completo de la línea centrífuga y criterios de selección.
PDFRoots Tipo H Multietapa — Dudas Técnicas
